宁波月湖景区南北片区连接通道顶管工程




矩形顶管工程案例分享




宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区贯通工程,位于海曙区柳汀街与镇明路交叉口。这是一条位于柳汀街南北两侧、为方便月湖景区游客过街而建设的一条地下通道。


宁波月湖景区南北片区连接通道顶管工程


地道南北侧出入口均在公园内,主通道横穿柳汀街。地道总长度约71米,其中主通道长约54米,两侧出入口各设置楼梯踏步和一部无障碍垂直电梯。


整个贯通工程建筑面积约901平方米,其中顶管段面积约372.6平方米,两侧基坑开挖段约528.4平方米。“地下通道贯通工程,设南北两个出入口,工程北侧为始发通道井,南侧为接收通道井,基坑的开挖深度为10.08米。地道内部今后将形成高度为3.3米、地面宽为6米的行走通道。


宁波月湖景区南北片区连接通道顶管工程

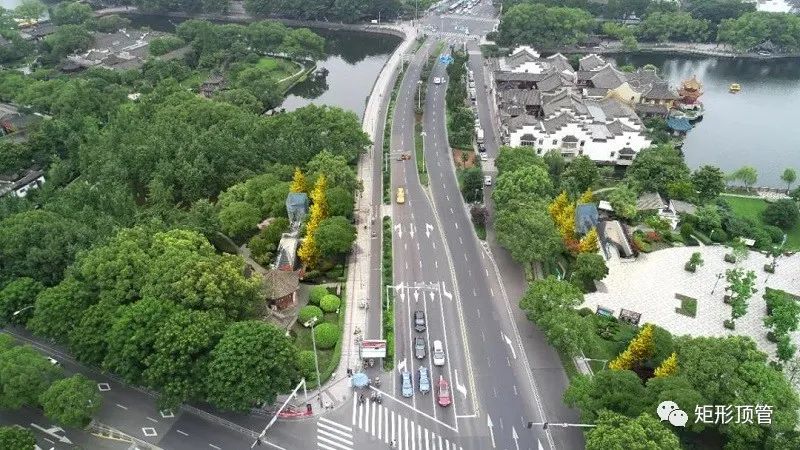

顶管施工卫星示意图


宁波月湖景区南北片区连接通道顶管工程

顶管施工平面图


宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区连接通道顶管工程

地下通道工程效果图

该项目是宁波市三区地道工程首次采用矩形顶管贯通施工

特点是 噪音小、污染少、成型效果好


这项工程维护结构采用TRD工法桩、通道采用矩形顶管施工,具有噪音小、污染少、地道成型效果好、强度高、工期短,以及能有效利用地下空间等优势。在宁波老三区的地下通道施工中,这项施工技术还是首次应用。


宁波月湖景区南北片区连接通道顶管工程

TRD工法桩墙
等厚度水泥土墙插H型钢


宁波月湖景区南北片区连接通道顶管工程 宁波月湖景区南北片区连接通道顶管工程


宁波月湖景区南北片区连接通道顶管工程


在现场除了井下作业外,地面上一台250吨的履带吊是现场最大的机械设备,这台履带吊等候在现场,目的是可及时将新挖出的泥土起吊并装入储存罐,以免对周边的环境造成影响。


宁波月湖景区南北片区连接通道顶管工程


工程施工地点位于海曙区市中心,车流量大施工场地狭小,给大型机械设备作业加大了难度,同时还存在材料进出场困难、渣土清运受时间段限制等难点。


其次,地埋管线复杂,场地附近分布有国防光缆、电力、通信、给水、燃气、雨污水等多条地下管线。


此外,由于场地狭小,基坑维护桩TRD设备施工边角区域难度较大,因泥浆中含有水泥,也加大了运输难度。



来源:宁波市住建局,广州金土岩土

编辑整理:项敏
