TRD工法简介

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法,又称等厚度水泥土地下连续搅拌墙工法,其基本原理是利用链锯式刀具箱竖直打入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度等厚度的止水墙。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法由日本90年代初开发研制,是能在各类土层和砂砾石层中连续成墙的成套先进工法设备和施工方法。主要应用在各类建筑工程、地下工程、护岸工程、大坝、堤防的基础加固、防渗处理等方面。

2005年 TRD工法设备首次引进中国;

2014年 国家行业标准《渠式切割水泥土连续技术规程》实施

2017年 TRD工法被列入《建筑行业10项新技术》(2017)

2021年《JB/T 13969-2020 链刀式地下连续墙成墙机》实施

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法施工及工序循环

TRD工法施工工艺包括:切割箱自行打入挖掘工序、水泥土搅拌墙建造工序、切割箱拔除分解工序。TRD工法水泥土搅拌墙建造工序有3个循环的方法和1个循环的方法:

3个循环的方法(先行挖掘、回撤挖掘、成墙搅拌),链锯式切割箱首先注入挖掘液先行挖掘一段距离,然后回撤挖掘至原处,再注入固化液向前推进搅拌成墙,一般使用在深墙、卵砾石层或有地下障碍物的工况;1个循环的方法一开始切割箱就注入固化液向前推进挖掘搅拌成墙;使用3个循环或1个循环的判断依据是能否确保切割箱横行速度达1.7m/hr。

1

开挖沟槽

利用挖机开挖施工沟槽,沟槽宽度约为1000mm,深度约为1000mm。
2

吊放预埋箱

用挖掘机开挖深度约3m、长度约2m、宽度约1m的预埋穴,下放预埋箱,然后将切割箱逐段吊放入预埋箱内,待切割箱全部安装完成后,回填预埋穴,回填应密实。
3

桩机就位

在施工场地一侧架设全站仪,调整桩机的位置。由当班班长统一指挥桩机就位,移动前看清上、下、左、右各方面的情况,发现有障碍物应及时清除,移动结束后检查定位情况并及时纠正,桩机应平稳、平整。
4

切割箱与主机连接

用指定的履带式吊车将切割箱逐段吊放入预埋穴,利用支撑台固定;TRD主机移动至预埋穴位置连接切割箱,主机再返回预定施工位置进行切割箱自行打入挖掘工序。

5

安装测斜仪

切割箱自行打入到设计深度后,安装测斜仪。通过安装在切割箱内部的多段式测斜仪,可进行墙体的垂直精度管理,确保1/250的精度。

6

TRD工法成墙

测斜仪安装完毕后,主机与切割箱连接。在切割箱底部注入挖掘液或固化液,使其与原位土体强制混合搅拌,形成等厚水泥土地下连续墙。

7

置换土处理

将TRD工法施工过程中产生的废弃泥浆统一堆放,集中处理。

8

拔出切割箱

在当前施工区段施工结束时,将切割箱拔出,再重新组装切割箱进行后续作业。切割箱的拔出应选择远离架空线的位置进行。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)▲ TRD工法设备施工工序

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

▲ TRD工法设备下钻

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版) ▲ TRD工法切割搅拌

▲ TRD工法动画演示

▲ TRD工法施工现场流程

TRD工法的优势

施工深度大

最大深度80m ,墙宽550mm-1200mm,国内已有多个深度达60m-70m施工案例。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)



适应地层广

与传统工法比较,适应地层范围更广。可在砂、粉砂、粘土、砾石等一般土层及N值不超过50的硬质地层 (鹅卵石、粘性淤泥、砂岩、石灰岩等)施工。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)



成墙质量好

连续性刀锯向垂直方向一次性的挖掘到设计深度,然后进行混合搅拌及横向水平推进, 在复杂地层也可以保证成墙品质均一。与传统工法比较,水泥土墙上下搅拌均匀,止水效果好,离散型小、可连续性施工,无接缝(不存在咬合不良),确保墙体高连续性和高止水性。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)



稳定性高

主机机高仅8.7-12米,重心低,稳定性好,与传统工法比较,机械的高度和施工深度没有关联,稳定性高、通过性好。侧翻事故为“0”!施工过程中切割箱一直插在地下,绝对不会发生倾倒。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

 ▲ 多轴、双轮搅、TRD设备高度对比

施工精度高

实时检测设备在施工过程中的各类参数,进行监控。实现了施工全过程对TRD工法墙体的垂直精度控制,这是目前其他传统工法无法做到的。通过施工管理系统,实时监测切削箱体各深度X、Y方向数据,实时操纵调节,确保成墙精度。



墙体等厚

成墙连续、等厚度、无缝连接,是真正意义上的“墙”而绝不是“篱笆”。可在任意间距插入H型钢等芯材,可节省施工材料,提高施工效率。

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)



周边土体影响较小

TRD工法在搅拌成墙过程中喷注水泥浆液过程中压力比SMW工法较小,特别是基坑围护紧邻保护建筑物或者管线地铁时候,对于周边土体影响较小。

TRD工法主要用途‍‍‍
深基坑、地铁车站、综合管廊等止水帷幕、支护挡墙(可插入:钢制连续墙、H型钢、PC、HC、BOX、H+Hat、预制钢筋混凝土连续墙、管桩、方桩、墙板等
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)
竖井工程、排水工程、电力管网,顶管工作井
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

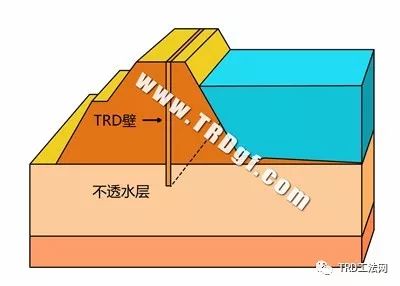

护岸、大坝、堤防、水库防渗墙
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)
地下污染水、垃圾填埋场垂直防渗
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)
雨水调节止水墙
‍‍
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)
对应液化现象地基改良
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)
防止房屋、铁路等设施变形位移
TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

部分工程案例

资料来源:苏州德泓建设

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法的应用形式

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

已有TRD工法应用地区

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法在国内的工程量

TRD工法-等厚水泥土连续搅拌墙工艺介绍(2023版)

TRD工法工艺分析


TRD工法规范、定额

TRD工法比选


超深TRD工法案例


低净空施工TRD工法案例


轨道交通TRD工法案例


合管廊TRD工法案例


工作井TRD工法案例

水利防渗墙TRD工法案例


两墙合一型TRD工法案例

污水处理厂TRD工法案例


三轴搅拌桩失效补TRD工法案例


TRD工法周边环境控制


资料来源:苏州德泓建设工程有限公司、日本TRD工法协会
